  • 教育装备采购网首页 > 知识产权 > 专利 > CN205249162U

    一种触摸开关模块中的静电保护电路

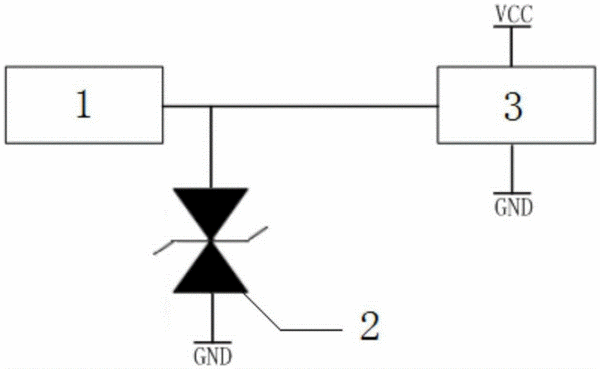

      摘要:本实用新型公开了一种触摸开关模块中的静电保护电路,所述电路包括触摸开关面板、瞬态抑制二极管、触摸开关信号采集芯片;所述触摸开关面板的信号输出端分别与所述瞬态抑制二极管的负极以及所述触摸开关信号采集芯片的信号输入端相连接,所述瞬态抑制二极管的正极接地;与现有技术相比,本实用新型电路只需简单元器件就能起到保护作用,且不影响性能,有效地控制了成本,同时提高了可靠性。
    • 专利类型实用新型
    • 申请人北京经纬恒润科技有限公司;
    • 发明人赵翔;
    • 地址100101 北京市朝阳区安翔北里11号B座8层
    • 申请号CN201520821210.7
    • 申请时间2015年10月22日
    • 申请公布号CN205249162U
    • 申请公布时间2016年05月18日
    • 分类号H03K17/08(2006.01)I;
