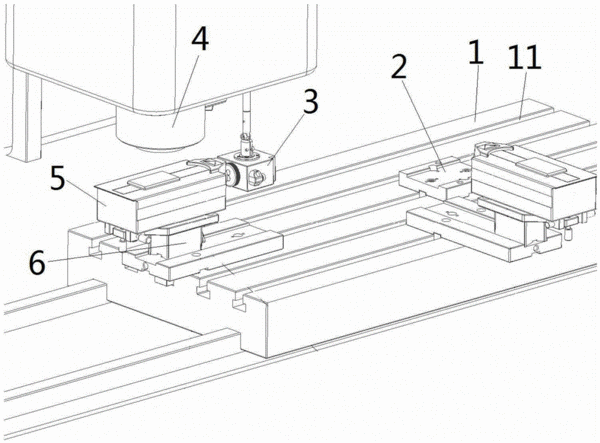

摘要：本实用新型公开了一种激光干涉仪定位辅具，包括可安装于机床上的数控加工中心加工平台的辅具主体，辅具主体用于通过磁座固定激光干涉仪；所述加工平台平行于主轴运动的X或Y方向开设有若干导槽，所述辅具主体包括与所述导槽相匹配的定位块，定位块与辅具主体固定连接。与现有技术相比，本实用新型的有益效果是：本实用新型结构设计合理，能快速定位，缩短定位时间；正面设置的磁座安装槽可延长测量距离，实现满量程测量；同一辅具采用不同的定位块安装方式能实现X、Y两个方向的测量；能保证发送端和接收端在一条直线上。
- 专利类型实用新型
- 申请人襄阳华中科技大学先进制造工程研究院;
- 发明人向华;赵志明;陈国华;
- 地址441053 湖北省襄樊市襄城区东津新区内环东路
- 申请号CN201521018673.6
- 申请时间2015年12月09日
- 申请公布号CN205237713U
- 申请公布时间2016年05月18日
- 分类号B23Q17/24(2006.01)I;
