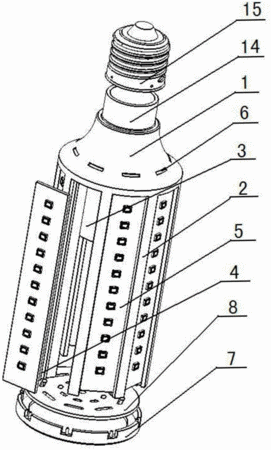

摘要：本实用新型公开了一种基于LED玉米灯的散热结构，包括底座、一体设在底座下端面边缘的若干个固定筋条和设在底座下端面中间位置的环形驱动电源仓，若干个固定筋条左右两边的侧壁上开有线槽，相邻两个固定筋条之间通过线槽固定有条形灯板，底座上设有若干上通风孔，若干个固定筋条的下方通过端盖固定有圆形灯板，圆环灯板上设有若干个下通风孔。本实用新型通过在底座上设置上通风孔，在圆形灯板上设置下通风孔，能够使得LED玉米的外壳内部受热的空气发生对流，能够将与灯板换热产生的热空气加速从LED外壳中进行排出，使得LED玉米灯的散热结构能够完全满足散热的需求,使得LED玉米灯的散热效果良好，并且还降低了LED玉米灯的制造成本。
- 专利类型实用新型
- 申请人重庆桑耐美光电科技有限公司;
- 发明人吴海龙;
- 地址401120 重庆市渝北区双凤桥街道空港开发区翔宇路15号2幢6楼28号
- 申请号CN201521047001.8
- 申请时间2015年12月13日
- 申请公布号CN205227236U
- 申请公布时间2016年05月11日
- 分类号F21V23/00(2015.01)I;F21V29/83(2015.01)I;F21Y115/10(2016.01)N;
