广场平顶导光管照明系统

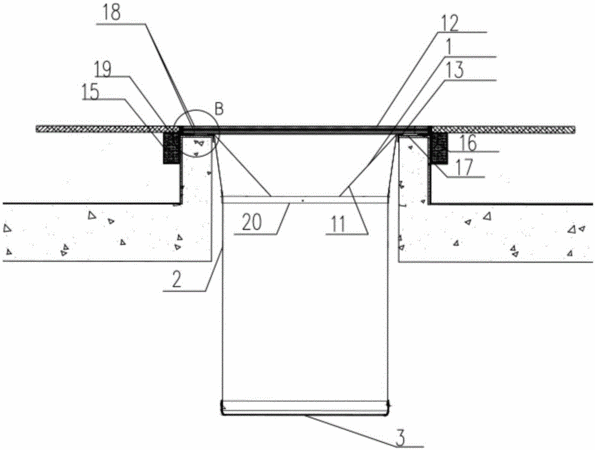

　　摘要：广场平顶导光管照明系统，是采用与地面铺装可以结合的方形平顶采光罩(12)作为采光区的日光照明系统。此装置分为三个部分，平面集光组件(1)、传输组件(2)、漫射组件(3)。平面集光组件(1)采用金属收边框(13)固定在墩座(14)上，将四转八面集光装置连接导光管(21)放置在墩座(14)上，在金属收边框(13)内侧打密封胶，在方形平顶采光罩(12)下侧粘贴防水胶条，然后将方形平顶采光罩(12)放置在形金属收边框(13)内，金属收边框外侧与方形平顶采光罩(12)之间采用密封胶密封。本新型解决了广场区域或行车区域不能设置日光照明系统的问题，还能与地面铺装完美的结合在一起。

专利类型实用新型
申请人河南中烟工业有限责任公司;浙江中烟工业有限责任公司;北京佰德阳光科技有限公司;
发明人黄晓强;周剑飞;张勇;章伟良;楼卫东;胡雅军;秦培荣;高晓男;孙轶群;陈亮;
地址450000 河南省郑州市农业东路29号
申请号CN201520831983.3
申请时间2015年10月26日
申请公布号CN205227193U
申请公布时间2016年05月11日
分类号F21S11/00(2006.01)I;F21V5/08(2006.01)I;F21V31/00(2006.01)I;F21V3/04(2006.01)I;
