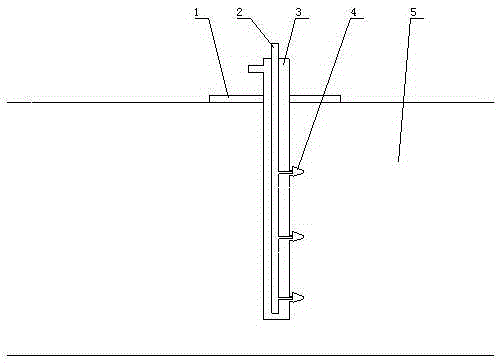

摘要：本实用新型公开了一种用于电厂颗粒物团聚的喷嘴装置，包括数组并排插装在烟道内同一径向截面上的喷嘴机构，所述喷嘴机构包括压缩空气管和团聚液管，所述压缩空气管的一端位于烟道外且设有进气口，所述压缩空气管朝向烟气方向那一侧侧壁上沿压缩空气管长度方向设置数个双流雾化喷嘴，所述团聚液管插装在压缩空气管内，其伸出压缩空气管的那一端的端口为进液口，而团聚液管的朝向烟气方向那一侧侧壁设有数个喷嘴，所述喷嘴与所述双流雾化喷嘴一一对应，团聚液在此喷出并被压缩空气雾化。该装置可以在保证喷嘴的雾化细度使团聚液团聚效果最佳的前提下，有效地避免喷嘴的堵塞，并且可提高团聚液体的温度，减少其对烟道温度的影响。
- 专利类型实用新型
- 申请人广东电网有限责任公司电力科学研究院;华中科技大学;
- 发明人盘思伟;张凯;王少龙;张军营;赵永椿;
- 地址510080 广东省广州市越秀区东风东路水均岗8号
- 申请号CN201520869059.4
- 申请时间2015年11月04日
- 申请公布号CN205217188U
- 申请公布时间2016年05月11日
- 分类号B05B7/04(2006.01)I;B01D47/06(2006.01)I;
