    多自由度天平校准装置

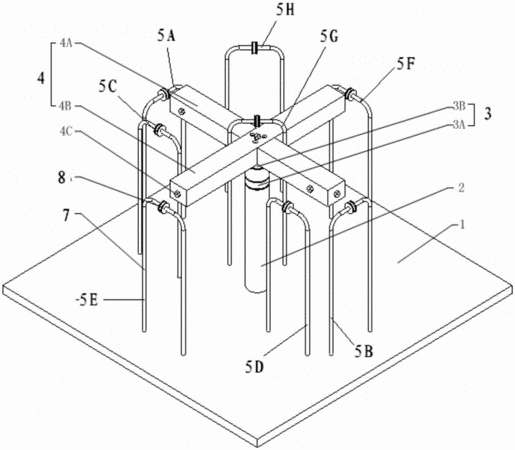

      摘要:本实用新型提供一种多自由度天平校准装置,校准装置包括:底座、撑杆、连接件、校准力臂和力引导装置;第1力引导装置、第2力引导装置、第3力引导装置、第4力引导装置、第5力引导装置、第6力引导装置分别设置于第1螺栓、第2螺栓、第3螺栓、第4螺栓、第7螺栓和第8螺栓的外侧,并且,力引导装置中滑轮的上沿切线与对应螺栓的轴线重合,从螺栓通孔引出的细线绕过对应滑轮后,在细线的末端挂载砝码,用于实现对校准力臂施加水平方向的拉力。具有以下优点:本实用新型能够精确的进行适用于风洞实验的多自由度天平的校准工作,并且,还具有结构简单、易于操作以及适用性强的优点。
    • 专利类型实用新型
    • 申请人西北工业大学;
    • 发明人梁少然;宋笔锋;付鹏;杨文青;年鹏;薛栋;唐伟;钟京洋;
    • 地址710072 陕西省西安市友谊西路127号
    • 申请号CN201521061485.1
    • 申请时间2015年12月17日
    • 申请公布号CN205209735U
    • 申请公布时间2016年05月04日
    • 分类号G01M9/06(2006.01)I;
