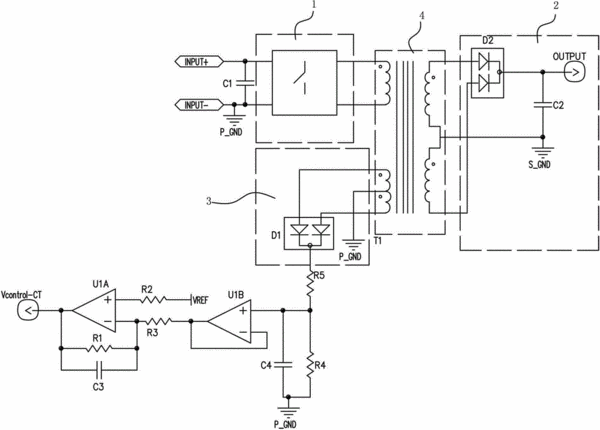

摘要：本实用新型公开了一种变频信息反馈输出电路,包括有开关模块、包含两个次级绕组的变压器T1、反馈信息模块、输出模块；所述输出模块与变压器T1的初级绕组电性连接；所述开关模块与变压器T1的一个次级绕组电性连接，所述反馈信息模块与变压器T1的另一个次级绕组电性连接；通过添加变压器的额外绕组、无需线性光耦，即简单地实现了对输出电压，负载情况信息向PWM控制器传递，以实现对开关频率作迅速调整，其成本低、可靠性强、电路简单。
- 专利类型实用新型
- 申请人全天自动化能源科技（东莞）有限公司;
- 发明人王文雅;吴宇声;蔡文;
- 地址523000 广东省东莞市南城区周溪隆溪路5号高盛科技大厦109号
- 申请号CN201520899972.9
- 申请时间2015年11月12日
- 申请公布号CN205195541U
- 申请公布时间2016年04月27日
- 分类号H02M1/00(2007.01)I;H02M3/26(2006.01)I;H01F27/28(2006.01)I;
