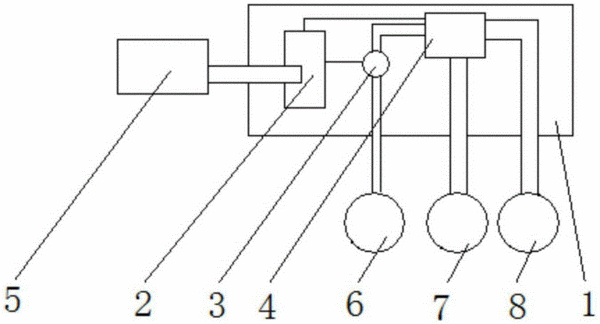

摘要：本实用新型涉及一种基于电磁阀的快速配气装置，它包括其包括机壳及其内设置有数据处理单元、真空泵和三通电磁阀，数据处理单元包括通信处理单元、单片机和工作状态控制单元。单片机经通信处理单元与触摸屏连接，进行信息交互；单片机经工作状态控制单元与真空泵、三通电磁阀连接，进而控制真空泵、三通电磁阀的工作状态。三通电磁阀的配气口经管路依次与真空泵、配气袋连接，三通电磁阀的另外两口经管路分别与零气袋和标气袋连接。使用时，由触摸屏向数据处理单元内传输控制信息，控制三通电磁阀的通断，同时真空泵开始工作将标气袋和零气袋中的气体经三通电磁阀抽出进行混气。本实用新型操作简单，可以快速、准确地使两种气体实现任意比例配比。
- 专利类型实用新型
- 申请人北京市华云分析仪器研究所有限公司;
- 发明人唐青云;朱仕杰;王平;
- 地址100044 北京市海淀区高梁桥斜街59号院1号楼6层0608室
- 申请号CN201521028586.9
- 申请时间2015年12月10日
- 申请公布号CN205193613U
- 申请公布时间2016年04月27日
- 分类号G05D11/13(2006.01)I;
