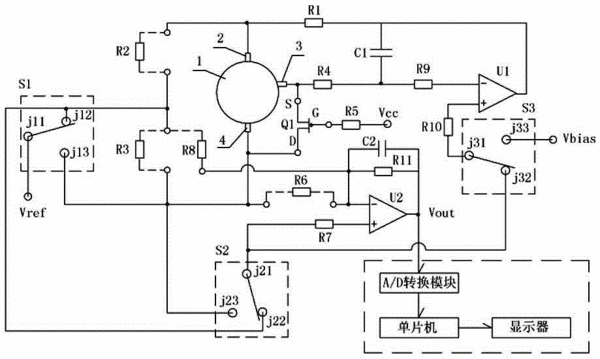

摘要:本实用新型公开了一种适用于多种气体传感器的信号处理模块,包括第一转换开关S1、第二转换开关S2、第三转换开关S3、运算放大器U1、跨阻放大器U2、场效应管Q1和气体传感器。本实用新型通过对现有应用于不同气体的传感器的信号处理电路进行分析,科学地找出它们的共同点和不同点,通过电路设计巧妙地将场效应管Q1、电阻R2、电阻R3、电阻R6、电阻R8等五个电器元器件设置成活动插接方式,解决了现有不同气体传感器对其输出信号处理需要不同的电路模块的不足,即本实用新型的信号处理模块实现了具有通用性的效果。从而达到减少PCB(印刷电路板)使用量、减少PCB外协焊接时物料的准备及焊接时的工作量目的。
- 专利类型实用新型
- 申请人河南驰诚电气股份有限公司;
- 发明人石保敬;王明军;张静;任涛;高相臣;杨海波;朱斌;
- 地址450000 河南省郑州市高新区长椿路11号国家大学科技园研发5号楼B座811
- 申请号CN201520927042.X
- 申请时间2015年11月19日
- 申请公布号CN205193002U
- 申请公布时间2016年04月27日
- 分类号G01N27/26(2006.01)I;
