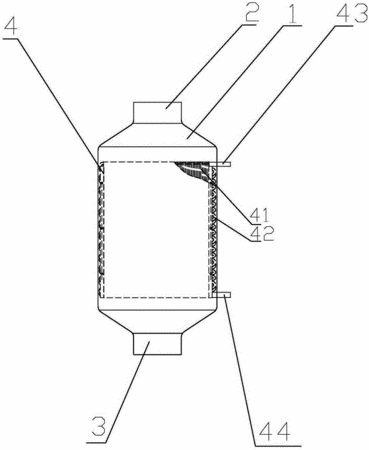

摘要:本实用新型公开了一种内置翅片换热器的热交换器结构,包括顶部设有进气口且底部设有出液口的壳体和设置于壳体内的翅片换热器,翅片换热器包括平行设置的若干翅片和穿插在翅片内的冷媒管,壳体下部设有与冷媒管相通的冷媒进口,壳体上部设有与冷媒管相通的冷媒出口。此内置翅片换热器的热交换器结构将溶剂蒸汽通过顶部的进气口注入壳体,在经过与壳体内的翅片换热器进行热交换后,形成溶剂药液经底部的出液口排出,内部翅片换热器的翅片与溶剂蒸汽间的接触面积大,溶剂蒸汽分散在翅片上与冷媒管内的冷媒进行换热,可以大大提升换热面积,在同等换热效率条件下,也能极大的减小热交换热的占地面积,此实用新型用于热交换器结构领域。
- 专利类型实用新型
- 申请人广东芬尼克兹节能设备有限公司;
- 发明人刘远辉;高翔;
- 地址511470 广东省广州市南沙区大岗镇天元路3号
- 申请号CN201520869721.6
- 申请时间2015年11月02日
- 申请公布号CN205192273U
- 申请公布时间2016年04月27日
- 分类号F28B1/02(2006.01)I;
