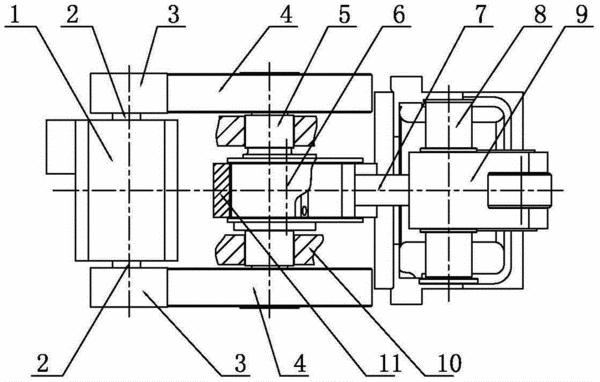

摘要：本实用新型公开了压力机技术领域内的一种精密伺服压力机的驱动机构，其机架上设置的伺服电机和导向套，导向套内配合设置有导柱，导柱下端经调模机构连接有滑块，机架上设有偏心轴，所述偏心轴包括两端的轴颈段和中部的偏心段，轴颈段可转动地支承安装在机架上，轴颈段上设有从动齿轮，伺服电机的输出轴从伺服电机的两端伸出，输出轴两端安装有与从动齿轮啮合的主动齿轮；偏心段外经连接套与推杆一端相连，推杆另一端铰接有上摆杆和下摆杆，上摆杆上端经第三销轴连接在机架上，下摆杆下端经第四销轴连接在所述导柱上端。该方案可使得压力机控制方便，运动惯量小，加工精度高。
- 专利类型实用新型
- 申请人扬力集团股份有限公司;
- 发明人项余建;汤世松;仲太生;詹俊勇;罗素萍;魏晓辉;
- 地址225000 江苏省扬州市邗江区扬州高新技术产业开发区
- 申请号CN201520928108.7
- 申请时间2015年11月20日
- 申请公布号CN205185357U
- 申请公布时间2016年04月27日
- 分类号B30B1/26(2006.01)I;
