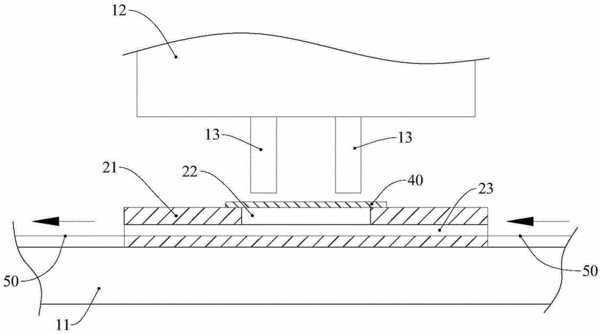

摘要：本实用新型涉及一种冲床贴片机。该贴片机包括冲床和冲模，冲床包括机台和冲头，冲模放置在机台上，冲模上用于放置冲压件的位置上设有冲料孔，冲头设在冲模的冲料孔的正上方，冲模上还设有用于供粘胶带水平通过的过料槽，冲料孔设在过料槽上方并且冲料孔与过料槽连通，过料槽的高度大于粘胶带厚度与冲压件厚度之和。本实用新型与现有技术相比的有益效果是：本实用新型通过在冲料孔下方设置过料槽，粘胶带作为传送带从过料槽通过，冲压之后的成型件粘在粘胶带上，粘胶带带动成型件离开冲模，从而实现成型件的有序排列，不需要人手抓取，因而减少了人为因素影响，提高了生产效率，降低了成本。
- 专利类型实用新型
- 申请人深圳市福斯托精密电子设备有限公司;
- 发明人洪子恒;
- 地址518000 广东省深圳市宝安区沙井街道后亭宝安大道第二工业区121号301
- 申请号CN201521016256.8
- 申请时间2015年12月09日
- 申请公布号CN205183569U
- 申请公布时间2016年04月27日
- 分类号B21D43/00(2006.01)I;B21D37/10(2006.01)I;
