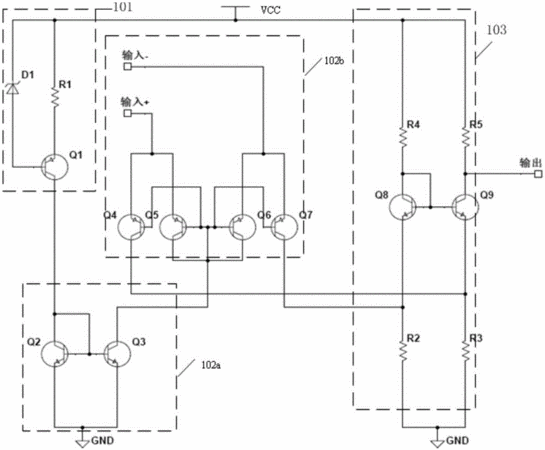

摘要：本实用新型公开了一种放大电路，所述放大电路包括偏置电流源、镜像电流源、差分放大电路，其中镜像电流源至少包括两级，各级镜像电流源之间的连接关系为前一级镜像电流源的信号输入端连接后一级镜像电流源的控制端，且最后一级的所述镜像电流源的输出端作为所述差分放大电路的信号输入端，最后一级的所述镜像电流源的两个输入端分别连接第一外接电源的正极端和负极端，从而使用电流源进行差分变换并放大，可以应用于输入电压高于电源电压的差分放大场合。
- 专利类型实用新型
- 申请人北京经纬恒润科技有限公司;
- 发明人贾春冬;
- 地址100101 北京市朝阳区安翔北里11号B座8层北京经纬恒润科技有限公司
- 申请号CN201520820057.6
- 申请时间2015年10月21日
- 申请公布号CN205179000U
- 申请公布时间2016年04月20日
- 分类号H03F3/45(2006.01)I;
