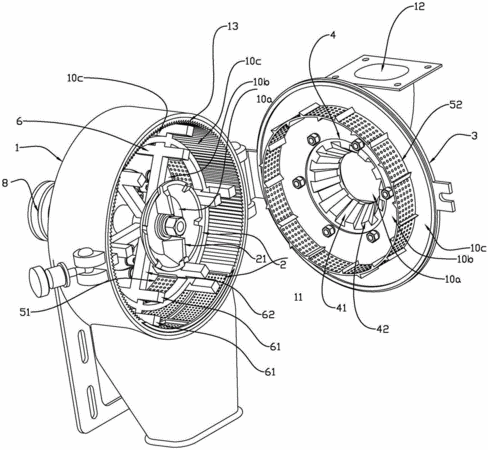

摘要：本实用新型公开了一种多级粉碎机的粉碎结构，包括粉碎腔，粉碎腔中设有动盘和出料口，动盘设有破碎动齿，粉碎腔铰接有盖体，盖体上设有进料口，盖体设有静盘，静盘设有与破碎动齿配合的破碎槽、与破碎槽间隔排列的破碎凸齿，动盘和静盘之间具有第一破碎腔，破碎动齿、破碎槽、破碎凸齿均位于第一破碎腔中，粉碎腔中还设有粉碎内齿环，盖体设有盖体齿环，粉碎内齿环和盖体齿环均分布有排料孔，粉碎内齿环、盖体齿环和动盘外壁之间的间隙构成第二破碎腔，粉碎内齿环和盖体齿环对应设置且围绕形成第二破碎腔外壁，动盘外壁形成第二破碎腔内壁，第二破碎腔外壁与粉碎腔内壁之间的间隙构成第三破碎腔。本实用新型具有工作效率高、原料选用范围广的优点。
- 专利类型实用新型
- 申请人温州顶历医疗器械有限公司;
- 发明人彭国华;余冰心;林德开;
- 地址325204 浙江省温州市瑞安市汽摩配产业基地东区
- 申请号CN201520970678.2
- 申请时间2015年11月27日
- 申请公布号CN205164900U
- 申请公布时间2016年04月20日
- 分类号B02C21/00(2006.01)I;
