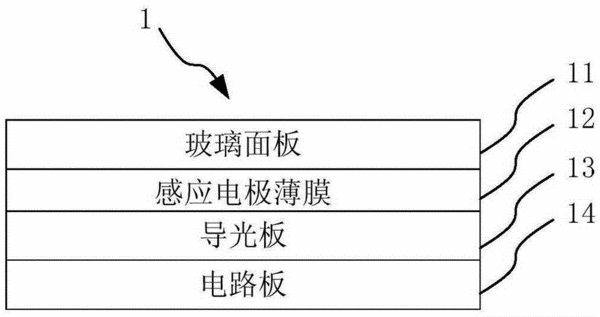

摘要:本实用新型提供一种触摸控制屏,所述触摸控制屏包括:丝印有触摸控制区域和功能按键的玻璃面板;贴设于所述玻璃面板下面具有数量与所述功能按键的数量相同的感应电极用于感应所述功能按键的感应电极薄膜;贴设于所述感应电极薄膜下面用于导光的导光板;贴设于所述导光板下面用于驱动所述感应电极薄膜中感应电极的电路板。本实用新型将原本在PCB上的感应电极通过电极薄膜延伸至玻璃面板后,减小了手指与电极的感应距离,电极薄膜上的屏蔽层也提高了抗干扰性,而且本实用新型结合了整屏式和单键/多键式的技术特点,大大提高了多键电容触摸的灵敏度及可靠性。
- 专利类型实用新型
- 申请人上海卓思智能科技股份有限公司;
- 发明人蔡燕君;汪建锋;
- 地址200433 上海市虹口区汶水东路51号608室
- 申请号CN201520896222.6
- 申请时间2015年11月11日
- 申请公布号CN205158320U
- 申请公布时间2016年04月13日
- 分类号G06F3/041(2006.01)I;
