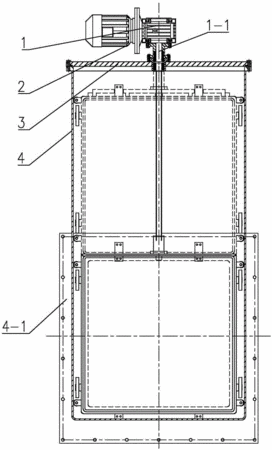

摘要:一种大尺寸双阀门板的真空阀门,包括阀体外壳、阀体盖板、阀体连接法兰、阀芯驱动装置和密封装置,阀芯包括阀门板与弹簧板组件、阀门升降架、牵引装置和滚轮-斜槽装置,阀芯驱动装置具有输出转轴,穿过阀体盖板向下伸入阀体内通过牵引装置与阀门升降架相连,输出转轴穿过阀体盖板的部位通过密封装置密封,阀门板与弹簧板组件包括一对阀门板和条形弹簧板,弹簧板固连在阀门板背面上且其两端均伸出阀门板并于两阀门板上相对应两弹簧板端部各自固连成一整体,阀门升降架位于阀门板之间夹缝中且上托着弹簧板之间固连部位。本实用新型滚轮-斜槽组合代替现有大滚球与斜槽配合,适应高真空密封,减少材料磨损,延长使用寿命,减少维护设备时间和费用。
- 专利类型实用新型
- 申请人东莞市汇成真空科技有限公司;
- 发明人李志荣;陆创程;罗志明;李志方;
- 地址523838 广东省东莞市大岭山颜屋村第四工业区
- 申请号CN201520892739.8
- 申请时间2015年11月09日
- 申请公布号CN205155194U
- 申请公布时间2016年04月13日
- 分类号F16K3/02(2006.01)I;F16K3/314(2006.01)I;F16K51/02(2006.01)I;
