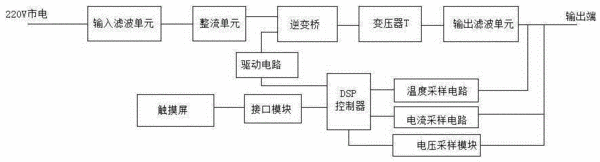

摘要：本实用新型公开了一种基于DSP的逆变电源控制系统，包括输入滤波单元、整流单元、逆变桥、驱动电路、变压器T、DSP控制器、接口模块、触摸屏和电压采样模块，DSP控制器分别连接驱动电路、接口模块、温度采样电路、电流采样电路和电压采样模块，所述输入滤波单元一端连接220V交流电，输入滤波单元还连接整流单元，整流单元还连接逆变桥，逆变桥还分别连接驱动电路另一端和变压器T，变压器T还连接输出滤波单元，输出滤波单元还分别连接输出端、温度采样电路另一端、电流采样电路另一端和电压采样模块另一端。本实用新型选用数字信号处理器TMS320F2812作为电源的主控制器，设计了一种结构简单、扩展方便的控制系统，实现了逆变电源的精准控制。
- 专利类型实用新型
- 申请人上海宝准电源科技有限公司;
- 发明人朱强;梁光耀;孔令波;刘广财;郁建周;
- 地址200232 上海市徐汇区龙华路2862号102室
- 申请号CN201520913405.4
- 申请时间2015年11月17日
- 申请公布号CN205142017U
- 申请公布时间2016年04月06日
- 分类号H02M5/458(2006.01)I;
