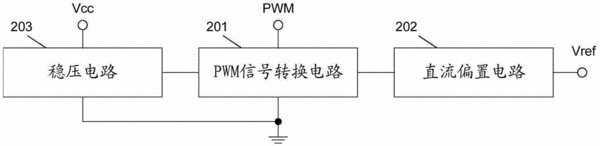

摘要：本实用新型涉及PWM调压电路及恒压源电路。PWM调压电路，包括供电端、采样基准连接端、稳压电路、PWM信号转换电路和直流偏置电路；利用稳压电路提供的稳定电压，将PWM信号转换成动态稳定的电压值，通过直流偏置电路往采样基准连接端强加电流，应用于恒压源电路中，连接恒压源的采样基准点，能改变恒压源的输出电压。本实用新型还公开了一种利用上述PWM调压电路的恒压源电路，包括电源输入端、电压转换控制电路、电源输出端、采样电路和上述的PWM调压电路；如遇客户要求改变输出电压值，生产商可利用PWM调压电路，改变PWM信号的占空比从而改变输出电压值，无需改变更换硬件，减小生产备货压力，节省成本，具有明显的经济效益。
- 专利类型实用新型
- 申请人广州视源电子科技股份有限公司;
- 发明人黄定江;
- 地址510663 广东省广州市高新技术产业开发区科学城科珠路192号4楼
- 申请号CN201520915871.6
- 申请时间2015年11月16日
- 申请公布号CN205142005U
- 申请公布时间2016年04月06日
- 分类号H02M3/156(2006.01)I;
