  • 教育装备采购网首页 > 知识产权 > 专利 > CN205139911U

    基于PXI总线的定时计数器

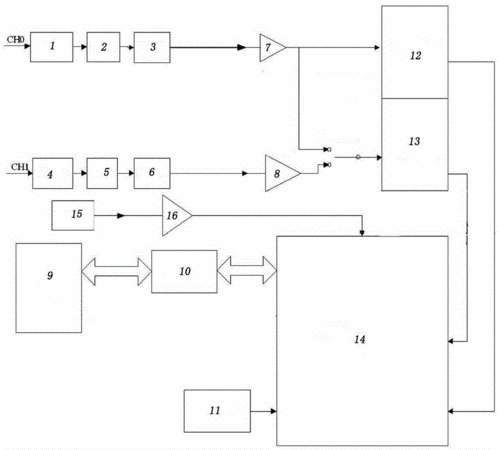

      摘要:本实用新型涉及虚拟仪器技术领域,具体涉及一种基于PXI总线的定时计数器。一种基于PXI总线的定时计数器,包括模拟电路部分以及数字电路部分;所述的模拟电路部分包括并行的两组,第一组为依次连接的第一AD转换电路、第一阻抗切换电路、第一衰减电路、第一放大电路以及第一比较器;第二组为依次连接的第二AD转换电路、第二阻抗切换电路、第二衰减电路、第二放大电路以及第二比较器;所述第一放大器与第一比较器之间还设有一条支路连接至第二比较器;所述的数字电路部分包括PXI接口、时钟电路以及FPGA;其中,PXI接口以及时钟电路均分别连接FPGA;第一比较器以及第二比较器均连接FPGA。本实用新型实现对模拟信号以及数字信号的测量。
    • 专利类型实用新型
    • 申请人陕西海泰电子有限责任公司;
    • 发明人郭恩全;严昭莹;刘雪芬;闫永胜;
    • 地址710075 陕西省西安市高新区团结南路35号航海科技园十、十一层
    • 申请号CN201520942763.8
    • 申请时间2015年11月24日
    • 申请公布号CN205139911U
    • 申请公布时间2016年04月06日
    • 分类号G06F13/40(2006.01)I;G06F13/42(2006.01)I;
