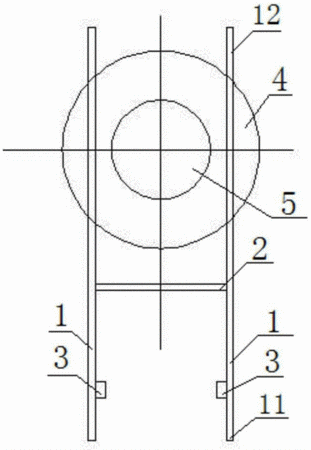

摘要:本实用新型公开了一种EGR阀上螺栓的辅助安装装置,EGR阀设有法兰,螺栓安装在法兰的螺孔上,辅助安装装置包括:支撑件,支撑件固定在地面的上方;以及限位部件,限位部件设有限位框,限位部件的一端放置在支撑件上,限位框位于支撑件的斜上方,法兰定位在限位框内。本实用新型将EGR阀定位在辅助安装装置上后再进行螺栓安装,力矩的稳定性强,安装质量高,提高了安装效率,同时避免装配过程中EGR阀掉落产生的安全问题,并且该装置适合多种规格的EGR阀,通用性强。
- 专利类型实用新型
- 申请人广西玉柴机器股份有限公司;
- 发明人易湘荣;罗庆迁;林威;
- 地址537005 广西壮族自治区玉林市天桥西路88号
- 申请号CN201520996321.1
- 申请时间2015年12月04日
- 申请公布号CN205129750U
- 申请公布时间2016年04月06日
- 分类号B25B27/14(2006.01)I;
