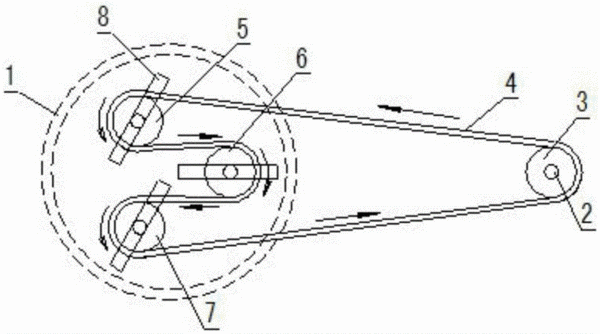

摘要:本实用新型是磁力搅拌器对应同一容器的三搅拌结构,电机轴固定有主动同步带轮,对应容器放置标志环的基座设有三角形分布并轴支撑的从动同步带轮,三个从动同步带轮或其定轴轮轴分别固定有条形磁铁,各条形磁铁两端的旋转轨迹在容器放置标志环范围内,闭环的同步带与主动同步带轮和三个从动同步带轮相啮合构成各条形磁铁旋转的传动机构。本三搅拌结构的三个条形磁铁通过电机和同步带传动机构在同一容器即同一容器放置标志环范围内形成三个旋转磁场,因此同一容器可以放置三个磁性搅拌子并分别由各自旋转磁场驱动。本实用新型具有可以明显提高搅拌效率的突出优点。
- 专利类型实用新型
- 申请人天津市欧诺仪器仪表有限公司;
- 发明人吴坚;张生辉;
- 地址300171 天津市河东区十一经路66号第三层316室
- 申请号CN201520527230.3
- 申请时间2015年07月21日
- 申请公布号CN205127850U
- 申请公布时间2016年04月06日
- 分类号B01F13/08(2006.01)I;
