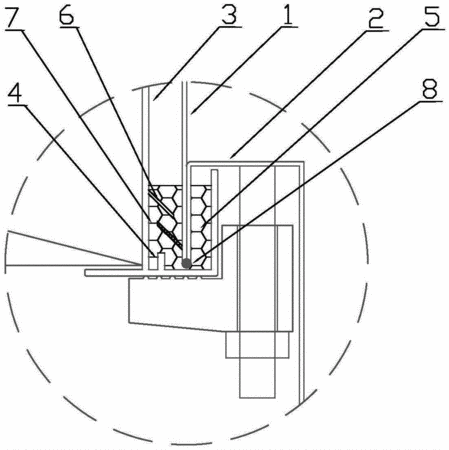

摘要:本实用新型公开了一种高效送风口液槽折板密封结构,包括上箱壳板、下箱壳板、过滤器侧板、密封液槽、果冻密封胶、硬折板、软折板、箱体焊点;所述密封液槽内装配有上箱壳板和下箱壳板,所述上箱壳板和下箱壳板端面上设有箱体焊点;所述密封液槽内填充有果冻密封胶,所述过滤器侧板外侧面上设有硬折板,所述上箱壳板内侧面上设有软折板,所述硬折板与软折板平行设置,并且硬折板设置高度高于所述软折板位置高度;本新型优化密封液槽结构,采用倾斜的硬折板和软折板,并相对设置嵌入密封果冻胶内,彻底解决现在高效送风口洁净车间中液槽密封漏风的行业难题。
- 专利类型实用新型
- 申请人苏州沈氏净化设备有限公司;
- 发明人沈文忠;
- 地址215216 江苏省苏州市吴江区同里镇屯村东路526号
- 申请号CN201520878087.2
- 申请时间2015年11月06日
- 申请公布号CN205102350U
- 申请公布时间2016年03月23日
- 分类号F24F13/00(2006.01)I;F24F13/06(2006.01)I;
