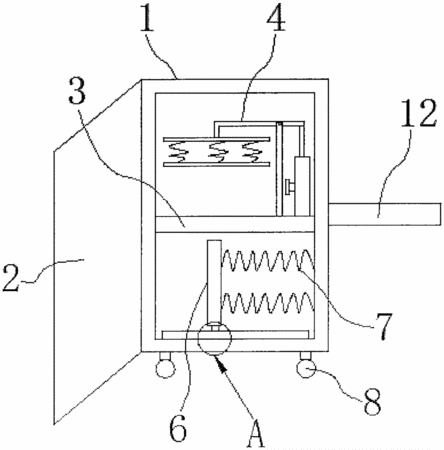

摘要：本实用新型公开了一种工程管理人员专用图纸放置装置，包括柜体、柜门、隔板，隔板上设置有图纸夹紧装置，图纸夹紧装置包括支撑杆、横杆，横杆的一端连接有竖杆，竖杆的底部设置有连接板，连接板的下方设置有压板，连接板与压板通过第一弹簧连接，横杆的另一端连接有支撑装置，支撑装置包括第一管体、第二管体、可旋转设置在第一管体外壁的定位螺丝，第二管体的顶部与横杆连接，底部插入到第一管体内，定位螺丝的端头旋入到第一管体的内腔中并与第二管体的外壁紧密接触，第一管体的底部与隔板连接；柜体内位于隔板下方设置有竖板，柜体的内壁与竖板之间设置有第三弹簧。其有益效果是：结构简单、使用方便、实用性强。
- 专利类型实用新型
- 申请人北京建筑大学;
- 发明人苏德;
- 地址100160 北京市西城区展览馆路1号北京建筑大学
- 申请号CN201520935366.8
- 申请时间2015年11月16日
- 申请公布号CN205093876U
- 申请公布时间2016年03月23日
- 分类号A47B63/02(2006.01)I;A47B63/04(2006.01)I;A47B65/00(2006.01)I;
