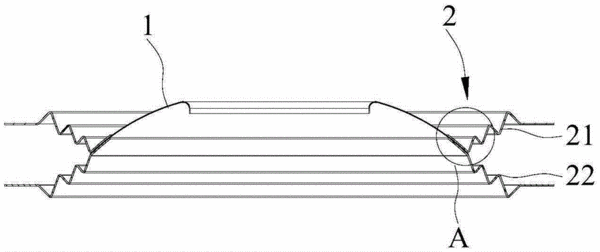

摘要:本实用新型公开了一种对称折环薄型扬声器,包括音盆与折环,折环包括设置在音盆两侧的第一折环和第二折环,第一折环包括与音盆固定连接的第一连接部和与第一连接部连接且朝向远离音盆轴心的方向延伸的第一延伸部,第二折环包括与音盆固定连接的第二连接部和与第二连接部连接且朝向远离音盆轴心的方向延伸的第二延伸部,第一延伸部和第二延伸部与音盆的运动方向的轴线之间的夹角相等。本实用新型的第一折环、第二折环提供给音盆一定的约束力,折环与音盆构成力臂,使得第一折环、第二折环提供的径向约束力的力矩增大,由于第一折环、第二折环完全对称,两者产生的力矩大小相同,使音盆上下振动的幅度相同。
- 专利类型实用新型
- 申请人国光电器股份有限公司;广州市国光电子科技有限公司;
- 发明人陈得喜;谢守华;黄汉雄;
- 地址510800 广东省广州市花都区新华街镜湖大道8号
- 申请号CN201520873128.9
- 申请时间2015年11月02日
- 申请公布号CN205092965U
- 申请公布时间2016年03月16日
- 分类号H04R9/06(2006.01)I;
