    一种新型控制阀

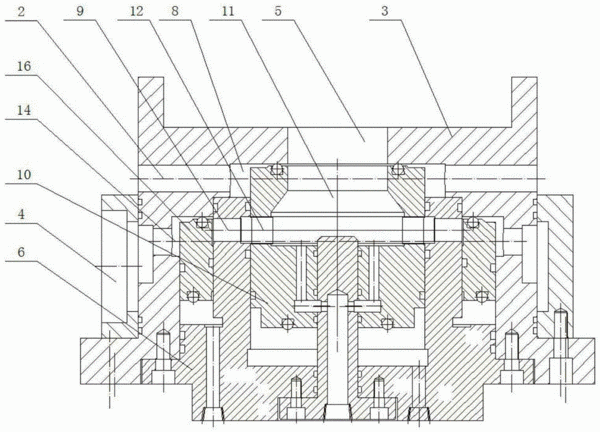

      摘要:本实用新型公开了一种新型控制阀,设置在气缸底部内壁中,所述气缸底部设有贯通整个侧壁的排气通道(2)和进气通道(4),所述排气通道(2)高于所述进气通道(4),所述气缸内还设有位于所述气缸的活塞与所述控制阀之间且水平设置的中间板(3),该中间板(3)上设有与所述气缸的内腔连通的第一通孔(5)其特征在于,所述控制阀包括阀座(6)以及阀芯(10),本实用新型中,阀芯(10)具有两个工位,当阀芯(10)位于竖直方向最高位时,能够进行快速进气;当阀芯(10)位于竖直方向最低位时,能够进行快速排气,以此,通过调节阀芯(10)的位置能够完成气缸的升降的快速切换,实现气缸的快速升降。
    • 专利类型实用新型
    • 申请人苏州福艾斯振动系统有限公司;
    • 发明人吕兴东;宋雪芹;许坚;
    • 地址215100 江苏省苏州市工业园区春辉路跨春工业坊4D
    • 申请号CN201520687041.2
    • 申请时间2015年09月08日
    • 申请公布号CN205089713U
    • 申请公布时间2016年03月16日
    • 分类号F15B13/042(2006.01)I;F16K3/00(2006.01)I;
