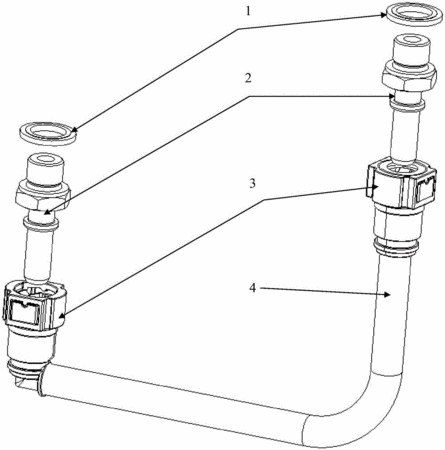

摘要:本实用新型公开了一种空气压缩机的冷却水路循环结构,所述空气压缩机与节温器座相连接,其中所述空气压缩机的冷却水路循环结构包括:水泵;进水管,所述进水管包括第一管体,所述第一管体具有两个端部,该第一管体的两个端部上均设有第一快速接头,两个第一快速接头上均设有第一过渡接头;以及回水管,所述回水管包括第二管体,所述第二管体具有两个端部,该第二管体的两个端部上均设有第二快速接头,两个第二快速接头上均设有第二过渡接头,两个第二过渡接头分别与所述空气压缩机的水腔出水口以及所述节温器座上。根据本实用新型,通过设置过渡接头和快速插接接头配合,使的空气压缩机的进水管和回水管可以拆装自如。
- 专利类型实用新型
- 申请人广西玉柴机器股份有限公司;
- 发明人李壮;粟荣锦;沈琼;张雷;王丽峰;
- 地址537005 广西壮族自治区玉林市天桥西路88号
- 申请号CN201520907461.7
- 申请时间2015年11月13日
- 申请公布号CN205089565U
- 申请公布时间2016年03月16日
- 分类号F04B39/06(2006.01)I;
