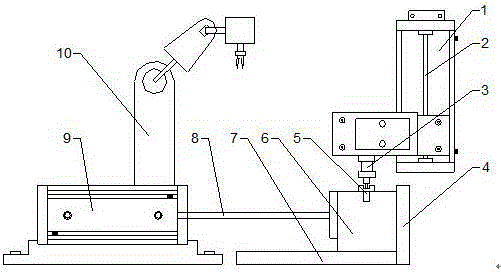

摘要:本实用新型公开了一种气动夹紧钻孔装置,包括钻孔机构和传料机构,钻孔机构垂直设置于传料机构右侧;钻孔机构包括气缸A和钻头;气缸A竖直设置,其活塞杆A上安装钻头,带动钻头上下运动;传料机构包括的气缸B、工件安装板、导轨和挡板;气缸B水平设置,其活塞杆B右端连接工件安装板,带动工件安装板左右运动;导轨水平设置于气缸B右侧,工件安装板在导轨上移动;挡板与导轨垂直设置,挡板设置于气缸A下方,对工件安装板进行限位夹紧。本实用新型的优点在于:通过传料装置将工件送至钻孔处,由气缸B和挡板进行夹紧定位,实现了装夹的自动化,无需人工操作,减少了人工成本,提高了生产效率。
- 专利类型实用新型
- 申请人南通华兴石油仪器有限公司;
- 发明人唐生荣;林航;
- 地址226600 江苏省南通市海安县海安开发区日新路18号
- 申请号CN201520627682.9
- 申请时间2015年08月20日
- 申请公布号CN205085677U
- 申请公布时间2016年03月16日
- 分类号B23Q3/00(2006.01)I;
