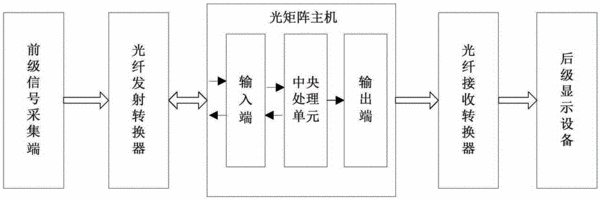

摘要：本实用新型公开了一种用于多格式视频信号切换的矩阵切换系统，其包括与前级信号采集端连接的光纤发射转换器；与所述光纤发射转换器连接的光矩阵主机，用以完成视频信号转换传输过程且在进行视频信号转换传输过程中同步将与视频信号对应的控制数据转换成光信号后反向传输至光纤发射转换器；与所述光矩阵主机连接的光纤接收转换器；所述光纤发射转换器、光矩阵主机以及光纤接收转换器均通过单模光纤进行信号传输。本实用新型采用单模光纤作为多格式视频信号的传输媒介大大的延长了信号的传输距离，进而有效弥补了普通多格式矩阵无法长距离传输视频信号的不足；同时反向数据在光纤中同步传输可有效解决控制信号需通过专用线缆传输的问题。
- 专利类型实用新型
- 申请人大连科迪视频技术有限公司;
- 发明人马庆强;周春雷;
- 地址116023 辽宁省大连市高新区火炬路32号A座23层
- 申请号CN201520845039.3
- 申请时间2015年10月28日
- 申请公布号CN205081869U
- 申请公布时间2016年03月09日
- 分类号H04N5/268(2006.01)I;H04N7/22(2006.01)I;
