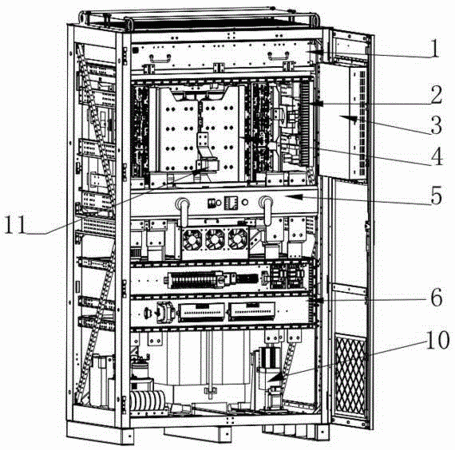

摘要：本实用新型涉及一种逆变柜，包括立式框架，立式框架内沿纵向间隔设有若干层用于支撑逆变组件的绝缘横板，绝缘横板两端分别固定于所述立式框架左右两侧内壁上；逆变组件包括固定于立式框架顶部的散热风机模块、固定于立式框架上部的逆变模块、所述逆变模块下方的输入输出隔离开关模块、固定于输入输出隔离开关模块下方的晶闸管模块、固定于晶闸管模块下方且位于立式框架底部的变压器、分别固定于变压器后部两侧的电感和固定于晶闸管模块前侧的微断保护及信号接口模块；还包括一与立式框架一侧前部铰接的门板，门板内侧壁上固定有一控制单元。本实用新型的有益效果在于：降低了逆变柜的重心，提高逆变柜整体的稳定性，达到抗强震的目的。
- 专利类型实用新型
- 申请人厦门科华恒盛股份有限公司;中广核工程有限公司;
- 发明人陈宇;杜伟;许本福;杨洋;付明星;
- 地址361006 福建省厦门市火炬高新区火炬园马垄路457号
- 申请号CN201520844779.5
- 申请时间2015年10月28日
- 申请公布号CN205081697U
- 申请公布时间2016年03月09日
- 分类号H02M7/00(2006.01)I;H05K7/20(2006.01)I;
