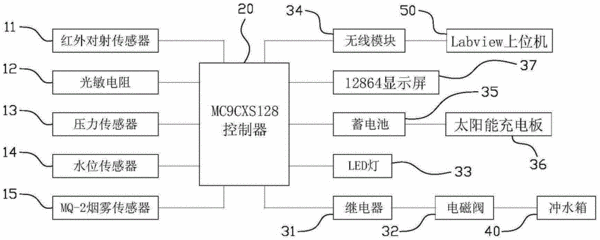

摘要：本实用新型涉及洗手间家居技术领域，特别涉及一种洗手间智能节能冲水控制系统，包括用于检测有无使用人员的红外对射传感器、光敏电阻以及用于采集洗手间内烟雾信息的MQ-2烟雾传感器，MC9CXS128控制器接收红外对射传感器和光敏电阻的输出信息并进行处理后输出控制信号至继电器，继电器驱动电磁阀动作实现冲水箱开始/停止冲水；MC9CXS128控制器接收MQ-2烟雾传感器的输出信息后驱动报警单元动作，报警单元为LED灯和/或蜂鸣器。通过红外对射传感器和电磁阀的密切配合，提高了传感器和执行器的抗干扰性，避免了检查路径受限制、漏水漏电等缺陷；同时采用MC9CXS128作为控制器，处理速度快且准确度高。
- 专利类型实用新型
- 申请人西华大学;
- 发明人杨飞;王非;王帅玉;陈凯;刘矩成;
- 地址610039 四川省成都市金牛区金周路999号
- 申请号CN201520778848.7
- 申请时间2015年10月09日
- 申请公布号CN205046647U
- 申请公布时间2016年02月24日
- 分类号E03D5/10(2006.01)I;
