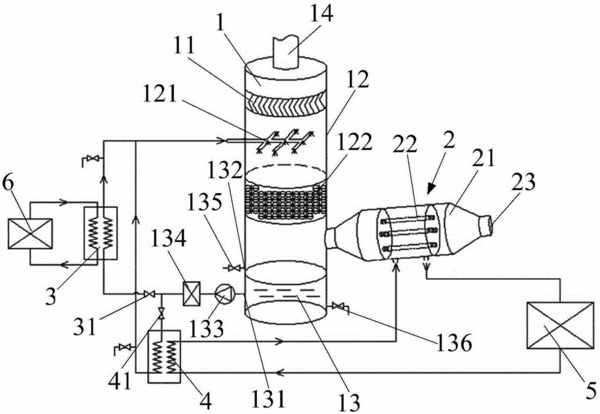

摘要：本实用新型涉及余热回收利用技术领域，特别涉及一种烟气余热回收利用系统。本实用新型提供的烟气余热回收利用系统，包括用于回收潜热的喷淋式换热塔和用于回收显热的显热回收机构，所述显热回收机构的一端设有烟气入口，另一端与喷淋式换热塔相连；烟气首先进入显热回收机构进行显热交换，经过显热交换的烟气进入喷淋式换热塔进行潜热交换，与传统的余热回收系统相比，具有单显热回收、显热和潜热同时回收和显热和潜热分开单独进行回收多种运行模式；实现了对烟气余热的梯级回收利用，烟气余热回收的更彻底，回收效率更高；并且，由于在显热回收机构中仅用于回收烟气中的显热，对换热器防腐能力要求较低，因此可减少烟气余热回收的成本。
- 专利类型实用新型
- 申请人北京建筑大学;
- 发明人张群力;曹明凯;张秋月;
- 地址100044 北京市西城区展览馆路1号
- 申请号CN201520788948.8
- 申请时间2015年10月13日
- 申请公布号CN205037334U
- 申请公布时间2016年02月17日
- 分类号F23J15/06(2006.01)I;F24D3/10(2006.01)I;
