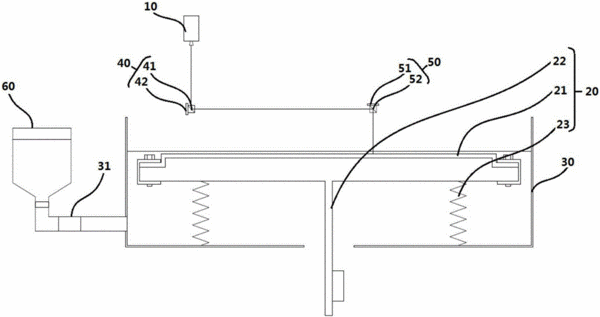

摘要:一种大幅面光敏树脂固化3D打印机,包括紫外激光器、升降托板、树脂储液池、X向反射镜、Y向反射镜和控制系统,该升降托板设置在树脂储液池中,X向反射镜和Y向反射镜通过电机驱动在升降托板上的平行面移动,紫外激光设置在Y向反射镜的竖直正上方;该升降托板包含基板、升降驱动机构以及设置在基板下方并包裹在升降驱动机构外部的可折叠隔离层,控制系统控制电机和升降托板工作状态。本实用新型中所使用的紫外激光器波长单一、光斑尺寸小、功率密度大,在极短的时间内即可实现树脂的固化,故可实现比FDM技术更快速、更精确的成型。且在升降驱动机构下方设置了可折叠隔离层,占据了一部分的树脂储液池的空间,减少树脂液的使用量。
- 专利类型实用新型
- 申请人深圳长朗三维科技有限公司;
- 发明人陈继民;劳长石;
- 地址518172 广东省深圳市龙岗区龙城街道黄阁路441号龙岗天安数码创新园二号厂房A504
- 申请号CN201520209313.8
- 申请时间2015年04月09日
- 申请公布号CN205033594U
- 申请公布时间2016年02月17日
- 分类号B29C67/00(2006.01)I;B33Y30/00(2015.01)I;
