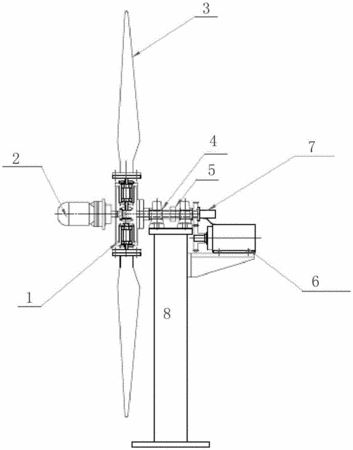

摘要：本实用新型提供一种双叶片模型风力发电机实验台。该实验台由两叶片风机平台和配电及控制系统构成；两叶片风机平台包括轮毂、变桨机构、叶片、主轴、扭矩检测仪、扭矩加载器、导电滑环及支撑架；叶片通过变桨机构与轮毂连接，叶片通过主轴与扭矩加载器连接，主轴上串入扭矩测试仪及轴向力测试仪，轮毂通过导电滑环实现与外部电气联络；主轴设置在支撑架上；配电及控制系统由配电回路及主控制单元构成，配电回路提供实验系统所有部件供电，控制系统包含主控制器、信号采集及通讯单元，主控制器连接信号采集及通讯单元，信号采集及通讯单元连接扭矩检测仪。本实用新型根据不同的风速风向，可以模拟双叶片风力发电机组的运行，对叶片的性能包括功率，气动性能，机械性能进行研究。
- 专利类型实用新型
- 申请人沈阳华人风电科技有限公司;
- 发明人刘颖明;谢洪放;张森林;崔戈;王建国;
- 地址110027 辽宁省沈阳市经济技术开发区四号街20号
- 申请号CN201520531428.9
- 申请时间2015年07月21日
- 申请公布号CN205027513U
- 申请公布时间2016年02月10日
- 分类号G01M13/00(2006.01)I;
