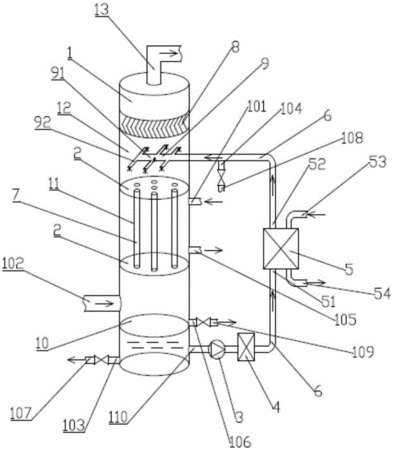

摘要：本实用新型涉及一种烟气余热回收系统，包括塔体、循环泵和换热器，所述塔体自上而下分为喷淋段、换热段和凝水收集段，塔体的顶部设有出烟口，喷淋段内设有喷淋装置，所述换热段的两端设有两块平行的隔板，隔板与塔体的内壁密封连接，换热段内设置有贯穿两块隔板的换热管，换热段的塔壁上设有第一进水口和第一出水口，且第一进水口设于第一出水口的上方；凝水收集段的塔壁上该设有进烟口和第二出水口，且第二出水口设于进烟口的下方，第二出水口通过输水管道与喷淋装置连接，循环泵和换热器均设于输水管道上，且循环泵设于第二出水口与所述换热器之间。采用间壁式与直接接触式换热结合的方式，既回收了烟气的显热又回收了烟气的潜热。
- 专利类型实用新型
- 申请人北京建筑大学;
- 发明人张群力;纪迎迎;曹明凯;张秋月;
- 地址100044 北京市西城区展览馆路1号
- 申请号CN201520780175.9
- 申请时间2015年10月09日
- 申请公布号CN205027159U
- 申请公布时间2016年02月10日
- 分类号F28C1/14(2006.01)I;F28F25/02(2006.01)I;F28F25/00(2006.01)I;
