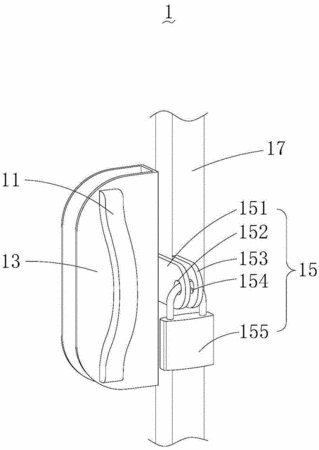

摘要:本实用新型提供一种公寓家具专用拉手锁扣,包括拉手、锁扣底座、锁杆、锁扣装置,所述拉手设于所述锁扣底座,所述锁扣底座与所述锁杆通过锁扣装置连接,所述锁扣底座包括底座主体、安装孔、十字沉头螺钉,所述安装孔呈矩形设于所述底座主体,所述十字沉头螺钉分别安装于所述安装孔,所述锁扣装置包括主、副锁片及其上的锁孔和挂锁,所述主锁片与所述锁孔底座垂直连接,所述副锁片与所述锁杆垂直连接,所述挂锁通过设于所述主、副锁片的所述锁孔连接所述锁扣底座与所述锁杆。本实用新型采用的拉手与锁扣底座一体化设计,可以避免门扇因再次安装拉手而造成的损坏,此设计构思新颖,具有坚固耐用、安全系数高、实用性强等特点。
- 专利类型实用新型
- 申请人长沙青之源办公家具设计有限公司;
- 发明人贺祎;
- 地址410001 湖南省长沙市雨花区环保中路188号1号厂房D202
- 申请号CN201520748942.8
- 申请时间2015年09月25日
- 申请公布号CN205012815U
- 申请公布时间2016年02月03日
- 分类号E05C19/08(2006.01)I;E05B67/00(2006.01)I;
