    Z形桥头搭板构造

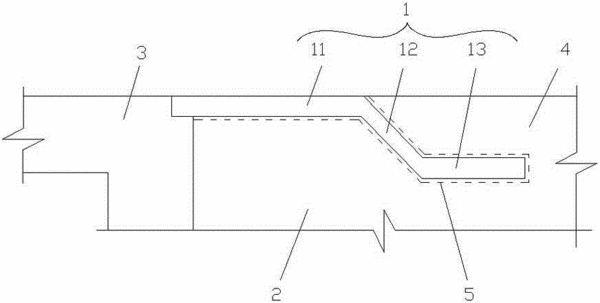

      摘要:本实用新型涉及一种Z形桥头搭板构造,包括设置在台后填土中的Z形搭板主体,所述Z形搭板主体包含从上到下依次连接的上板、斜板以及下板,所述上板远离斜板的端部与桥梁主梁沿纵桥向连接。本实用新型通过Z形搭板主体在竖直方向的刚度从主梁、上板、斜板、下板到接线路面逐渐变化,解决现有搭板存在的刚度突变问题;本实用新型中的Z形搭板主体吸纳与传递主梁纵桥向变形的方式介于传递型搭板与吸纳型搭板之间,既增大了约束刚度,又不需要太长的搭板和过多的预裂缝;本实用新型中的Z形搭板主体可根据需要进行调整,以适应不同桥梁的需要,因而具有较好的应用适用性,可以广泛适用于桥梁领域,特别是无缝桥梁。
    • 专利类型实用新型
    • 申请人福州大学;
    • 发明人陈宝春;薛俊青;
    • 地址350108 福建省福州市闽侯县上街镇大学城学园路2号福州大学新区
    • 申请号CN201520740376.6
    • 申请时间2015年09月23日
    • 申请公布号CN205000232U
    • 申请公布时间2016年01月27日
    • 分类号E01D19/00(2006.01)I;
