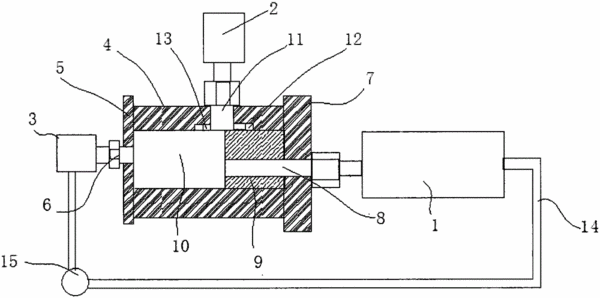

摘要：本实用新型公开一种外部加热式催化反应器，包括外部加热式催化反应器本体，所述反应器本体内设有载热介质加热器，所述载热介质加热器连接载热介质流量控制装置，所述载热介质流量控制装置连接载热介质源及返回介质输入器，载热介质流量控制装置包括壳体，壳体上设置有介质入管、介质出管及返回介质输入管；壳体内一端设有一挡块，挡块与壳体的内壁紧密接触，壳体上设有调节槽，介质入管安装在调节槽中并在调节槽中移动实现介质流量大小调节；返回介质输入器通过介质回收管连接外部加热式催化反应器的介质出口。本实用新型可有效实现控制高温介质流入量，同时可控制将换热降温后回流介质与高温介质混合，实现再流入反应器内的介质的温度控制。
- 专利类型实用新型
- 申请人天津市先权工贸发展有限公司;
- 发明人赵铁英;
- 地址301700 天津市武清区曹子里花城中路61号
- 申请号CN201520475057.7
- 申请时间2015年06月29日
- 申请公布号CN204996422U
- 申请公布时间2016年01月27日
- 分类号B01J8/00(2006.01)I;
