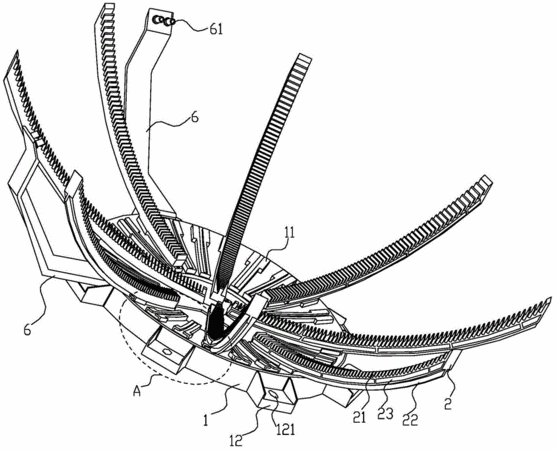

摘要：本实用新型公开一种线盘支架及具有该线盘支架的电磁灶。其中，该线盘支架包括壳体及安装在所述壳体内的机芯，所述机芯至少包括依次相连的线盘支架、电磁线盘、隔热棉及锅具，锅具由锅体及相连的锅圈组成；所述线盘支架包括底座及至少3根弧形支架，所述底座设有呈辐射状分布的至少3对具有卡槽的卡座，所述弧形支架的上侧面上设有线槽，所述弧形支架的下侧面设有导轨，在所述弧形支架下末端的所述导轨上设有凸出部，所述弧形支架下末端插装在所述卡座，且通过所述凸出部卡固在所述卡槽之中，所述弧形支架的侧边设置磁条安装槽。所述线盘支架具有结构简单、拆装容易及便于电磁线盘的绕线操作的特点，尤其适合大尺寸的电磁灶。
- 专利类型实用新型
- 申请人深圳国创名厨商用设备制造有限公司;
- 发明人钟权;颜定勇;李兵;李志明;吴初明;
- 地址518000 广东省深圳市福田区上步路1003号科学馆三楼附楼302-306房
- 申请号CN201520566114.2
- 申请时间2015年07月30日
- 申请公布号CN204993927U
- 申请公布时间2016年01月20日
- 分类号H05B6/36(2006.01)I;F24C7/00(2006.01)I;
