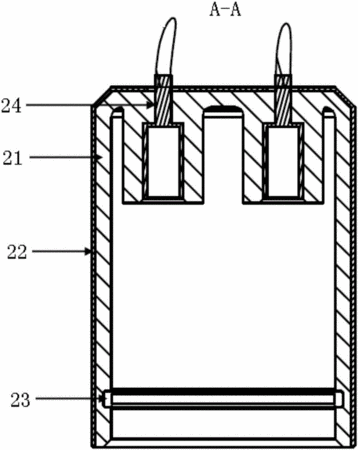

摘要：本实用新型公开了一种电控喷油器接线端子的防护罩。该防护罩包括：绝缘注塑体，所述绝缘注塑体的顶部具有向内腔延伸的接插端子凸起，该接插端子凸起开设有容纳快速接插端子的阶梯腔，所述绝缘注塑体的顶部开设有与该阶梯腔连通的端子伸出孔；所述绝缘注塑体的侧壁的下部内周开设有O型圈环腔；快速接插端子，包括：卡接套和固定在该卡接套顶部的导线端子，所述卡接套设置在接插端子凸起的阶梯腔内，该卡接套具有接线端子容纳腔，所述导线端子由绝缘注塑体的顶部的端子伸出孔伸出；以及金属外壳，其布设在所述绝缘注塑体的外层。该防护罩能够对电控喷油器接线端子进行常规防护，并能够实现与电控喷油器接线端子的快速拔插。
- 专利类型实用新型
- 申请人广西玉柴机器股份有限公司;
- 发明人孙步武;
- 地址537005 广西壮族自治区玉林市天桥西路88号
- 申请号CN201520596937.X
- 申请时间2015年08月10日
- 申请公布号CN204992106U
- 申请公布时间2016年01月20日
- 分类号H01R13/52(2006.01)I;H01R13/6581(2011.01)I;
