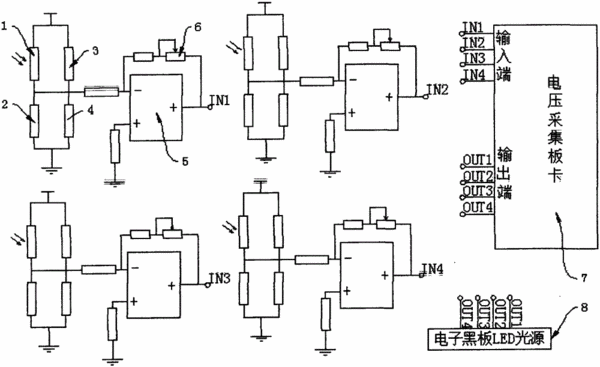

摘要：本实用新型涉及电子黑板用屏幕亮度自调节模块，包括用于检测光线的光敏电阻阵列，所述光敏电阻阵列包括至少4个光敏电阻，每个光敏电阻和三个电阻之间接成桥式电路，电路输出端接反向比例运算放大器的负极输入端，所述4个光敏电阻组成的光敏电阻阵列构成4路光线输出信号，所述4路光线输出信号和电压采集板卡的输入信号连接，所述电压采集卡的输出信号和电子黑板LED光源连接；本实用新型利用光敏电阻阵列来检测室内环境光线的强弱，反馈给电子黑板，并控制电子黑板LED光源的亮暗极大提高了检测的面积，提高了检测精度，同时保证了环境光线变化时，亮度的自适应，提供良好的电子黑板亮度照明体验。
- 专利类型实用新型
- 申请人青岛坤显电子有限公司;
- 发明人赵强;
- 地址266000 山东省青岛市崂山区文岭路与石岭路交汇处名汇国际B座27层
- 申请号CN201520330212.6
- 申请时间2015年05月16日
- 申请公布号CN204991098U
- 申请公布时间2016年01月20日
- 分类号G09G3/32(2006.01)I;
