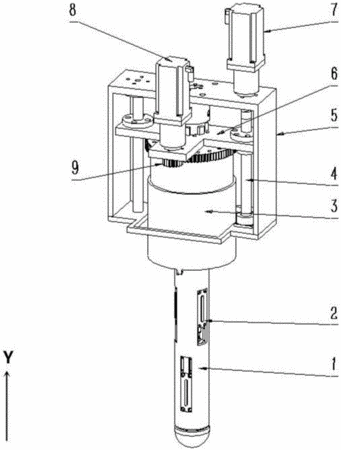

摘要：本实用新型公开了一种管状体表面加工装置，包括主体、夹紧机构、旋转筒、进给传动机构、进给机构固定架、旋转机构固定架、进给动力机构、旋转动力机构、旋转传动机构、轴承、刀具。将主体套在被加工管状体的内部，以被加工管状体本身为定位基准，通过自定心夹紧机构将主体与被加工管状体固定在一起，然后进给机构带动旋转机构沿Y轴移动，旋转筒带动刀具绕被加工管状体的轴线转动，实现被加工管状体表面的加工。本实用新型结构精巧灵活，可以移动，适用于各种管状体表面的加工作业，特别适用于因为不能移动而无法使用机床加工的管状体。本实用新型以被加工管状体本身为定位基准，加工精度高。
- 专利类型实用新型
- 申请人四川大学;
- 发明人陈珂;鲁科良;
- 地址610065 四川省成都市武侯区一环路南一段24号
- 申请号CN201520794524.2
- 申请时间2015年10月08日
- 申请公布号CN204976153U
- 申请公布时间2016年01月20日
- 分类号B23Q5/22(2006.01)I;B23Q3/00(2006.01)I;
