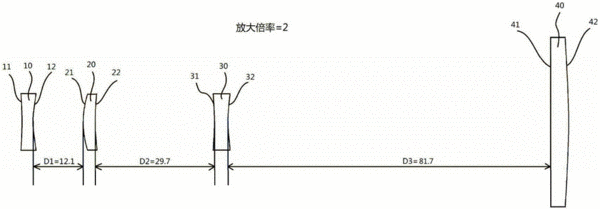

摘要：本实用新型公开了一种修正型伽利略式变倍扩束镜，包括沿光束入射方向依次排列的第一透镜、第二透镜、第三透镜和第四透镜；其中，第一透镜、第二透镜、第三透镜和第四透镜的屈光度依次为负、正、负和正；第一透镜和第二透镜之间的距离可调，第三透镜和第四透镜之间的距离可调，第二透镜和第三透镜之间的距离不可调；修正型伽利略式变倍扩束镜的放大倍率为2-8，在放大倍率的可调范围内，在每个透镜表面的光束尺寸总是大于入射光束的尺寸。本实用新型修正型伽利略式变倍扩束镜，平移距离小，安全性高；可用于10.6um的CO2激光器，通过微调相邻元件的距离，也可用于其它波长或波段范围内。
- 专利类型实用新型
- 申请人南京波长光电科技股份有限公司;南京爱丁堡环保科技有限公司;
- 发明人曲英丽;朱敏;王国力;王善忠;
- 地址211121 江苏省南京市江宁区湖熟工业集中区波光路18号
- 申请号CN201520780443.7
- 申请时间2015年10月09日
- 申请公布号CN204964888U
- 申请公布时间2016年01月13日
- 分类号G02B27/09(2006.01)I;
