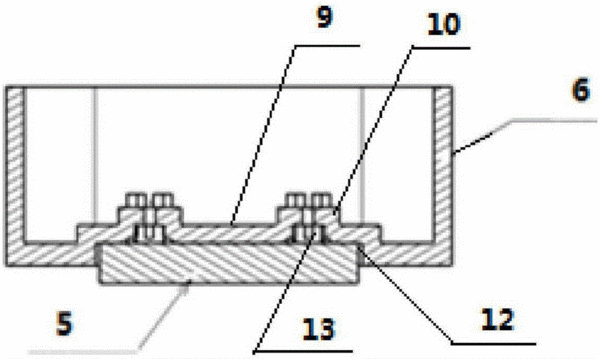

摘要：一种热熔结构，属于热熔技术领域。包括零件a及零件b，所述零件a的一侧表面上设有至少两个中空热熔柱，所述热熔柱通过断裂的豁口被分成至少两部分；所述零件b的一侧向内形成凹槽，另一侧设有凸台，所述凸台上设有与热熔柱数量相应的热熔孔，所述热熔孔高于凸台，且孔内沿轴向设有彼此连接的加强筋，所述加强筋的数量同豁口数量相应；当零件a嵌入凹槽时，所述热熔柱穿过所述热熔孔，加强筋同豁口形成配合关系，使零件a、零件b互相嵌套在一起，所述热熔柱高于热熔孔，以使热熔柱热熔后对热熔孔形成包裹。本实用新型通过改变现有热熔结构，可使用相对直径较大的热熔头，即可达到热熔固定效果，降低了产品的加工生产成本。
- 专利类型实用新型
- 申请人东软集团股份有限公司;
- 发明人王希若;
- 地址110179 辽宁省沈阳市沈阳浑南新区新秀街2号行政楼110
- 申请号CN201520723116.8
- 申请时间2015年09月17日
- 申请公布号CN204961494U
- 申请公布时间2016年01月13日
- 分类号F16B11/00(2006.01)I;
