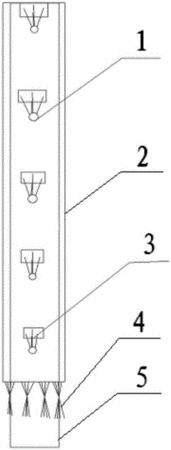

摘要:本实用新型公开了一种微型桩应力测试装置,包括用于灌注水泥浆的外管,外管的管壁上设有若干穿线孔,每个穿线孔的上方均设有一个应变片,每个应变片上均设有若干导线接口,所述导线接口上接有用于连接应力测试仪的导线,每个应变片上连接的导线均通过其下方的穿线孔引至外管内部,且导线的自由端从外管的下端穿出并连接至应力测试仪。本实用新型采用抽拔注浆及管内走线方式,有效避免了以前管外走线因线在管面而引起的实验误差,实验成本大大降低,实验实施更快捷方便。
- 专利类型实用新型
- 申请人信息产业部电子综合勘察研究院;
- 发明人高洁;董琪;刘运航;高治;门玉明;李曦涛;李凯玲;程辉;张鹏程;张鹏;李森涛;曹蕊;
- 地址710054 陕西省西安市友谊东路70号
- 申请号CN201520758992.4
- 申请时间2015年09月28日
- 申请公布号CN204959835U
- 申请公布时间2016年01月13日
- 分类号E02D33/00(2006.01)I;
