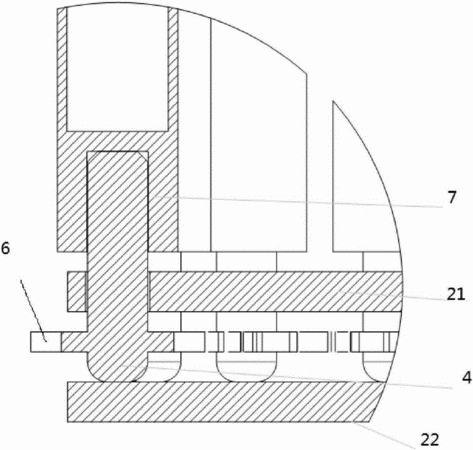

摘要：一种可减少残留镀层碎片污染的工模具离子镀夹具，包括自转轴(1)以及若干通过中间开孔支承在所述自转轴上的自转盘(2)，自转盘(2)上设有工件自转轴(4)，其特征是：所述的自转盘分为上盘(21)和下盘(22)，上盘和下盘之间的自转轴上套有定位套筒(3)，所述的上盘靠近外圆圆周上开有均布孔，工件自转轴(4)的上端穿过上盘的均布孔以定位，工件自转轴(4)的下端支承在所述的下盘顶面靠近外圆周上；所述的自转轴与支承在其上的上盘和下盘之间的配合为非圆截面和对应非圆孔的配合连接。本实用新型可预防和减少碎屑的污染并提高成品率。
- 专利类型实用新型
- 申请人东莞市汇成真空科技有限公司;
- 发明人刘江江;李志军;李志方;罗志明;
- 地址523826 广东省东莞市大岭山镇颜屋村第四工业区
- 申请号CN201520719034.6
- 申请时间2015年09月16日
- 申请公布号CN204959026U
- 申请公布时间2016年01月13日
- 分类号C23C14/50(2006.01)I;
