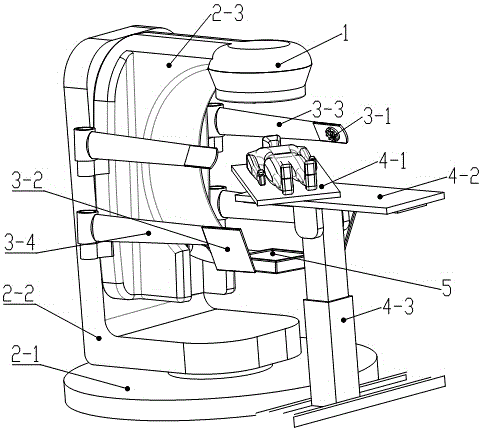

摘要:本实用新型涉及医疗设备领域中的一种非共面放射治疗系统,包括:射线源、机架、影像定位系统和治疗床,机架由公转底座、L型旋转臂和C型旋转臂组成,公转底座与L型旋转臂之间为转动副连接,L型旋转臂与C型旋转臂之间为转动副连接,射线源安装在C型旋转臂一端,C型旋转臂另一端安装有剂量验证装置,影像定位系统(3)包括两套X射线影像系统,两套X射线影像系统交叉安装在C型旋转臂的两侧,治疗床对应于机架安装,由治疗床板、滑台和治疗床支撑机构组成,治疗床板与滑台之间为转动副连接。本实用新型的非共面放射治疗系统可以用于头颈部肿瘤、骨科肿瘤、脊柱肿瘤等的共面和非共面放疗,机架的运动范围大、灵活性高。
- 专利类型实用新型
- 申请人四川大学;
- 发明人汤卿;高文翔;叶北发;熊瑞平;
- 地址610065 四川省成都市武侯区一环路南一段24号
- 申请号CN201520685366.7
- 申请时间2015年09月07日
- 申请公布号CN204951972U
- 申请公布时间2016年01月13日
- 分类号A61N5/10(2006.01)I;
