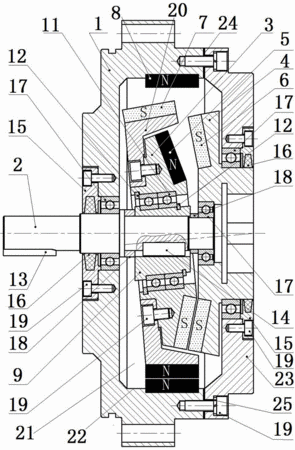

摘要：本实用新型涉及一种新型非接触式双级章动传动装置，包括箱体，所述箱体上穿设有输入轴,所述输入轴上套设有随输入轴的旋转进行章动运动的第一外锥轮盘,所述第一外锥轮盘的旁侧设置有与所述输入轴同轴旋转进行动力输出的内锥轮盘,所述第一外锥轮盘的盘径向均匀分布有若干磁极交错相反的永磁体A，所述内锥轮盘的盘径向也均匀分布有若干磁极交错相反的用于与永磁体A进行磁耦合的永磁体B，所述第一外锥轮盘的盘周向均匀设置有若干磁极交错相反的永磁体C，所述永磁体C的外周侧也均匀设置有若干磁极交错相反的用于与永磁体C进行磁耦合的永磁体D。利用磁力非接触传动，达到振动噪声小、无需润滑与过载保护等效果，又可充分利用章动传动的优点。
- 专利类型实用新型
- 申请人福州大学;
- 发明人姚立纲;黄鼎键;李文建;苏孝亮;
- 地址350108 福建省福州市闽侯县上街镇大学城学园路2号福州大学新区
- 申请号CN201520699174.1
- 申请时间2015年09月11日
- 申请公布号CN204947882U
- 申请公布时间2016年01月06日
- 分类号H02K51/00(2006.01)I;
