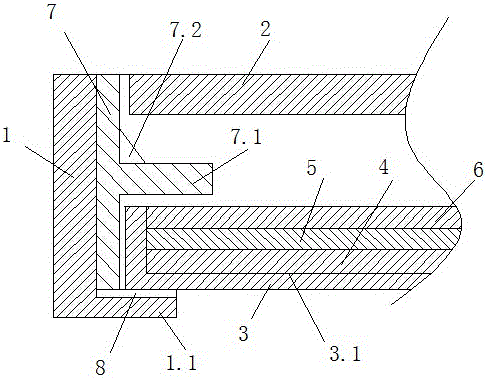

摘要：一种防漏光背投显示器，包括设置于金属框架一端面的液晶面板、设置于金属框架另一端面设置有背板、背板上依次设置有反射片、导光板以及光学膜片，液晶面板距离光学膜片10~15mm，液晶面板、背板与金属框架间设置胶框连接，所述胶框的截面为T字型，胶框与液晶面板的水平凸条上设置有吸光板，所述吸光板与水平面倾斜45度设置，所述水平凸条上表面距离液晶面板6.6~7.6mm，距离光学膜片7.7~8.7mm，所述金属框架与背板连接处设置有水平延伸部，背板压接于延伸部上。有效防止漏光，结构简单，便于安装和制造。
- 专利类型实用新型
- 申请人江苏清投视讯科技有限公司;
- 发明人王展;高玉斌;邢思原;章倩;陈欢;
- 地址214203 江苏省无锡市宜兴经济开发区锦绣大道11号
- 申请号CN201520684947.9
- 申请时间2015年09月07日
- 申请公布号CN204945602U
- 申请公布时间2016年01月06日
- 分类号G03B21/14(2006.01)I;G03B21/10(2006.01)I;
