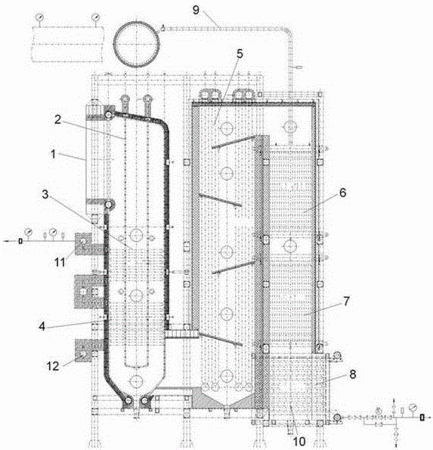

摘要：利用高温烟气回收余热产生蒸汽发电的余热锅炉，采用单锅筒横置式结构，烟气进口处设置膜式水冷壁系统，膜式水冷壁系统通过高温过热器和低温过热器与蒸发管束相连，蒸发管束依次通过高温省煤器、中温省煤器和低温省煤器与烟气出口相连，高温省煤器通过锅筒与膜式水冷壁系统相连，膜式水冷壁系统包括前膜式壁、后膜式壁、侧膜式壁和进烟口膜式壁，前膜式壁和后膜式壁之间连接一个上升管。本实用新型具有结构紧凑、热回收效率高、运行可靠、节能环保的特点，密封性好，彻底解决了锅炉漏风问题，大大提高了锅炉蒸汽产量，充分回收余热，降低了发电成本，提高了经济效益，热效率86%以上，可应用于碳素、玻璃窑、焦化等行业的余热回收利用。
- 专利类型实用新型
- 申请人河北艺能锅炉有限责任公司;
- 发明人顾肖敏;刘爱敏;侯晓梅;张文中;王棚;宋泽华;王立龙;牟春涛;张文国;
- 地址061800 河北省沧州市吴桥县城开发区
- 申请号CN201520685636.4
- 申请时间2015年09月07日
- 申请公布号CN204943433U
- 申请公布时间2016年01月06日
- 分类号F22B1/18(2006.01)I;F22D1/00(2006.01)I;
