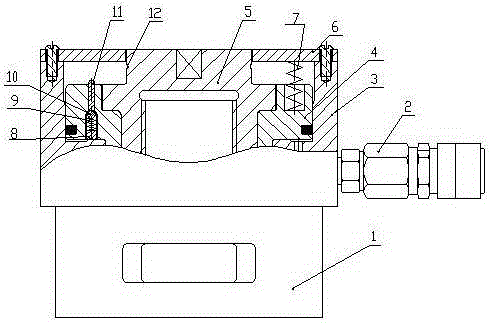

摘要:本实用新型公开了一种超行程自动保护的拉伸器,它包括底座、接头、油缸、活塞、拉杆、端盖,底座和油缸上下连接,拉杆设置在油缸内,在油缸和拉杆的径向设置有与两者均相配合的活塞,拉杆和活塞均为阶梯状,拉杆上设置有警示标线槽,端盖固接在油缸上面,它还包括溢流装置和大弹簧;端盖、拉杆、活塞、油缸四者形成一个密闭的空腔,在此空腔内设置一圈大弹簧,任意两根大弹簧之间设置一个溢流装置。其中,溢流装置包括堵塞、小弹簧、钢珠和顶杆。本实用新型的工作原理是:当拉伸达到设计行程时,顶杆接触到了端盖,产生一个向下的力顶开钢珠,使油缸里的油溢流,活塞不再向上运动,因此不会损坏密封件和零部件,延长了拉伸器的使用寿命。
- 专利类型实用新型
- 申请人马鞍山市三江机械有限公司;
- 发明人邰淼;鲁志才;
- 地址243000 安徽省马鞍山市博望区博望镇西工业区
- 申请号CN201520706889.5
- 申请时间2015年09月14日
- 申请公布号CN204935055U
- 申请公布时间2016年01月06日
- 分类号B23P19/06(2006.01)I;
